Технологічний комплекс для утилізації комунальних відходів

докладніше

Тверді побутові відходи

близько 1 млрд. м³ накопичено на звалищах;
щороку ці обсяги зростають на 12 мільйонів тонн;
загальна площа звалищ більше 7 тис. га;
кількість звалищ в Україні до 6000;
більшість відходів можна використовувати як паливний ресурс.

Мулові осади

необроблені мулові осади порушують екологічну безпеку, загрожуючи здоров’ю людей та умовам життя;
кількість накопиченого мулу перевищує 5 мільйонів тонн;
всі основні форми бактерій можна знайти в мулових осадах стічних вод.

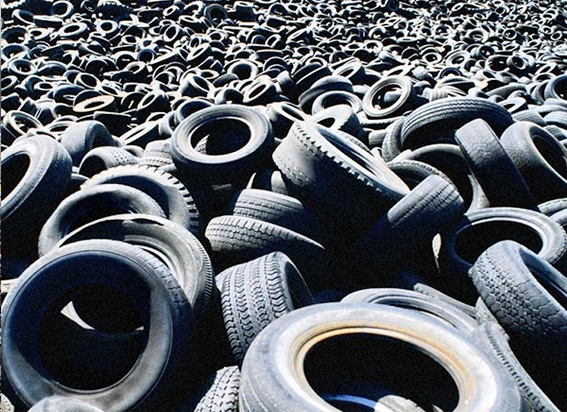

Вживані автомобільні шини

щорічно в Європі утворюється близько 2 мільйонів тон вживаних автомобільних шин;
лише 23 відсотки відпрацьованих шин утилізують, при спалюванні 1 тонни відпрацьованих шин виділяється 270 кг сажі та 450 кг токсичних газів;
викинуті на звалища шини розкладаються щонайменше 100 років.

Інноваційна технологія переробки відходів

Для вирішення проблеми енергоефективної та екологічно чистої утилізації твердих побутових відходів, мулу стічних вод з комунальних очисних споруд та інших типів відходів пропонується інноваційна технологія безперервного високотемпературного піролізу без безпосереднього спалення відходів, та яка є екологічно безпечною

Технологія забезпечує виробництво високоліквідних продуктів: електроенергії та теплової енергії із використанням будь-яких видів вуглецевовмісних відходів як палива та отримання додаткового доходу від надання послуг з утилізації відходів

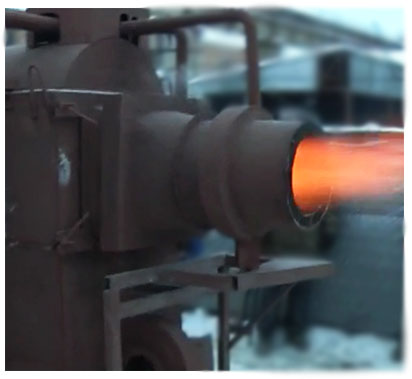

Установка для переробки відходів

Принцип функціонування технології заснований на високотемпературній термохімічній конверсії відходів, що містять вуглець, у середовищі з дефіцитом кисню без прямого спалювання відходів, що призводить до виробництва багатокомпонентних вуглеводневих синтетичних газів з високою теплотворною здатністю.
Цей газ використовується як паливо для виробництва теплової та електричної енергії. Це набагато дешевше у порівнянні із використанням звичайних джерел енергії та дозволяє забезпечити високу економічну та екологічну ефективність обладнання.

Результати переробки комунальних відходів

Сфери застосування технології

Виробництво установок для продажу для утилізації біомаси/відходів з виробленням теплової та електричної енергії та/або охолодження
Надання послуг з виробництва електроенергії, теплової енергії, а також з виробництва охолоджуючої енергії для потреб кондиціонування повітря і заморожування продуктів. Вироблена енергія може бути використана для:
власних споживачів (теплова і електрична енергія, потужність охолодження)		поставки місцевим споживачам (тепло і електроенергія)		поставки в мережу через регульований ринок енергії (електроенергія)
Надання послуг з утилізації відходів, в тому числі:
відходи пластику	лопаті вітрових турбін з скінченим терміном служби	відсортовані компоненти ТПВ	осад стічних вод міських очисних споруд	використані гумові шини авто і вантажівок	курячий послід, свинячий/ коров’ячий гній, відходи бойні, інші агроотходи

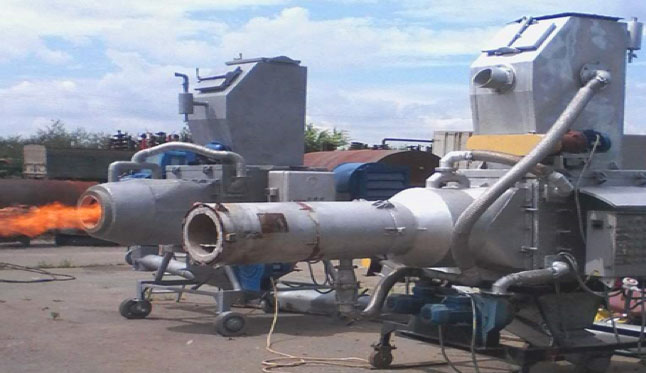

Переваги технології

Забезпечує можливість використання біологічної сировини з вологістю до 70% з заміною мазуту, нафти, газу і вугілля;
Немає прямого спалювання відходів, що забезпечує високу екологічність обладнання;
Працює практично на всіх видах альтернативних видів палива;
Легко поєднується з існуючими моделями парових та водогрійних котлів, а також з сушильними установками в промисловості;
Немає необхідності вносити зміни в конструкцію котла;
Модульна конструкція забезпечує можливість адаптації до різних діапазонах встановленої потужності і кількості відходів, що підлягають видаленню;
Забезпечує зниження викидів CO2 і NOx в атмосферу;
Проста експлуатація і ремонт.

Можливі види відходів, що переробляються

мулові осади очисних споруд;
гума (зношені шини, відходи виробництва та ін.);
міські тверді побутові відходи;
різні пластики (пляшки, упаковка та інше);
відпрацьовані автомобільні масла, відходи виробництва, ін.;
відходи тваринного походження (птичий послід, гній, інше);
сільськогосподарські відходи (вологістю до 70%);
зелена маса (трава, листя і гілки дерев (вологістю до 70%));
відходи деревообробного виробництва.

Технічні характеристики теплогенератора

Продуктивність теплогенератора по сировині (для осадів стічних вод з вологістю 70%), кг/година	950
Вихідна теплова потужність теплогенератора, кВт/година	600
Витрата повітря, м³/година, до	3260
Споживання енергії, кВт/година, не більше	7
Вимоги до сировини:
— вологість осаду, що надходить, %	70
— вологість (після сушіння в димових газах), % до	25
— зольність, %, до	90
— розмір часток (у залежності від виду сировини), мм	0,5-5
Вихідні продукти: — теплова енергія у вигляді факелу з температурою — інертний попіл або пірокарбон (при необхідності)	1000-2300
Габарити, мм:
— довжина	4450
— ширина	2100
— висота	3050
Обсяг завантажувального бункеру, м³	2,48
Займана площа, м²	9,14
Вага установки, кг	3000

Безпечність для навколишнього середовища

Технологія утилізації відходів працює за принципом високотемпературного руйнування вуглецевовмісних речовин з подальшим спалюванням газоподібних продуктів, отриманих в каналі згоряння.
Структурний поділ зони термічної деструкції сировини і каналу згоряння виключає потрапляння частинок вуглецю і пилу в потік вихлопних газів, запобігаючи можливості повторного синтезу діоксинів.

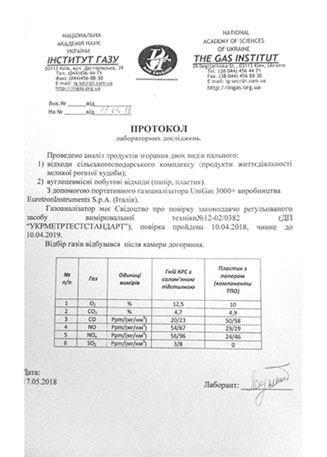

Екологічна безпека технології підтверджена висновками наукових установ і закладів Міністерства охорони здоров’я України (безпека викидів в димових газах і в попелі).

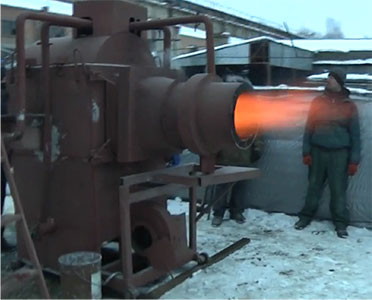

Виробництво теплової та електричної енергії з відходів

Технологічне рішення, пропоноване для використання з метою виробництва енергії в процесі утилізації осаду стічних вод та інших відходів, являє собою поєднання технологій піролізу для деструкції вуглецевовмісних відходів із економічними і високоефективними електростанціями на основі парових двигунів різних типів

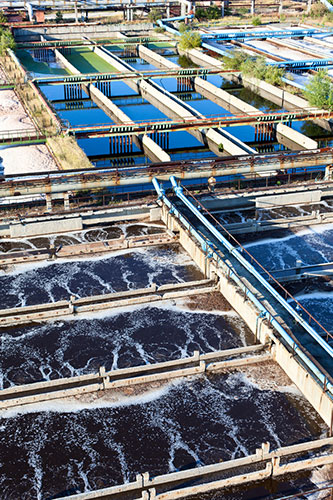

Склад технологічного комплексу

Ділянка підготовки відходів (мулу стічних вод):
- приймальний бункер для зневоднених осадів;
- шнековий прес-екструдер для брикетування осадів;
- тунельна стрічкова сушарка;
- бункер для зберігання мулових брикетів;
- подрібнювач — молот-дробарка;
- оперативний бункер подачі палива;
Піролізний теплогенератор;
Стандартний паровий котел;
Парова електростанція (потужність Рel від 250 кВт);
Система очищення виходящих димових газів;
Система автоматизації управління процесами.

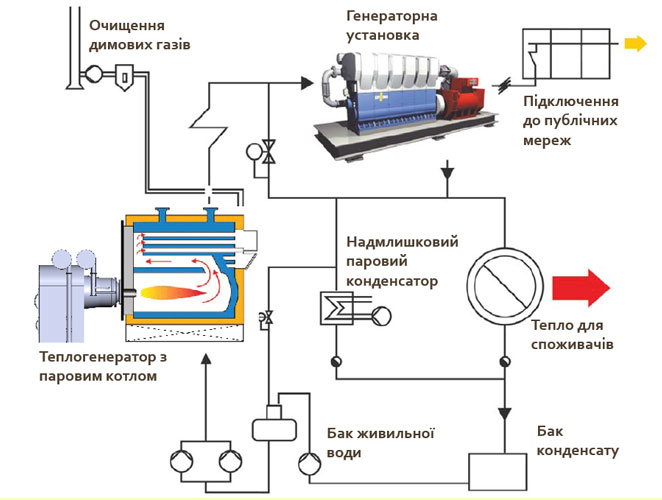

Принципова схема комплексу

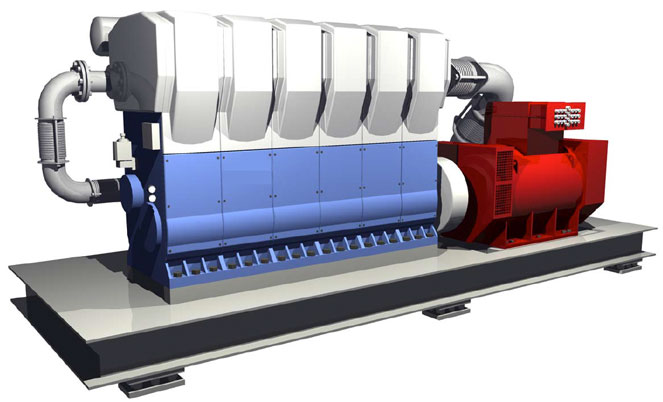

Парові електростанції

Широкий діапазон потужностей від 100 кВт до 1200 кВт;
Надзвичайно великий моторесурс ППД — 165 000 годин у порівнянні із 65 000 годин для газопоршневих двигунів;
Можливість роботи у широкому діапазоні тиску пари — від 0,5 до 4,0 Мпа (5 — 40 атм.) та температури від 150 до 440° С;
Більш прості конструктивні рішення у порівнянні із паровими турбінами;
Прості в експлуатації та ремонт;і
Серійно виробляються в ЄС.

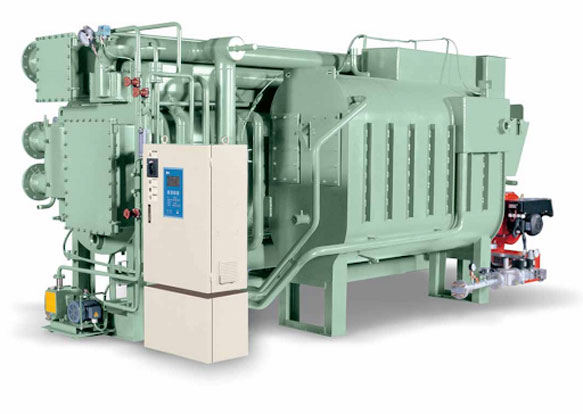

Абсорбційні холодильні машини

значно нижчі витрати електроенергії, що обумовлено тим, що охолодження досягається за рахунок не електричної, а теплової енергії;
екологічна безпека шляхом відмови від використання холодоагентів на основі фторуглеродов;
знижений шум при роботі обладнання, відсутність вібрацій;
відсутність високого тиску в системі;
відсутність масивних рухомих частин;
висока надійність установок;
низька вартість обслуговування.

Процес управління проектом

В рамках процесу управління проектом із створення технологічного комплексу по енергоефективної утилізації муніціпальних відходів фахівці компанії забезпечуватимуть виконання наступних функцій:

проектування піролізних теплогенераторів і електростанцій різних потужностей, що мають змогу працювати на різних видах сировини;
підготовку та отримання дозвільної документації на будівництво установок згідно вимог законодавства та екологічних вимог;
планування робіт та розроблення конструкторської документації;
управління будівництвом, технічний нагляд;
будування «під ключ», здачу в експлуатацію.

Єдине рішення багатьох проблем

Проблеми поводження з відходами стали одними з найважливіших екологічних проблем після того, як штучні матеріали стали широко поширеними, залишаючись захороненими у якості відходів на звалищах на десятки і сотні років, отруюючи грунт, воду та повітря.

Технологія безперервного піролізу для утилізації відходів сприяє не тільки вирішенню екологічних проблем, але й вирішенню проблеми дефіциту енергетичних ресурсів.

Пропонований технологічний комплекс можна порівняти із невеликою теплоелектростанцією, де замість дорогих енергетичних ресурсів використовуватимуться муніціпальні відходи.

Обладнання дозволяє виробляти теплову та електричну енергію, із повторним використанням біологічних та промислових матеріалів, при цьому усуваючи необхідність використання полігонів та звалищ сміття.
